Клапан газовый электромагнитный КГ-15-НЗ

НАЗНАЧЕНИЕ

Для управления потоком газа, воздуха, жидкостей в трубопроводах с дистанционным управлением.

Открывает или закрывает поток рабочей среды при поступлении на катушку клапана управляющего напряжения.

Устанавливается на трубопровод и используются в системах с дистанционным управлением потоками различных газовых сред, воздуха и неагрессивных газов, а также жидких неагрессивных сред.



Технические характеристики
Напряжение питания220-230, В50-60, Гц
Потребляемая мощность, не более15ВА
Рабочее давление при классе герметичности А0,001МПа … 0,25МПа.
Присоединениерезьбовое 1/2″Ду 15 мм
Время открытия/закрытия, не более
Kv, м³/ч4.8
Рабочая средавоздух, нейтральные газы, природные газы, смесь типа пропан-бутан, дизельное топливо, жидкости
Рабочая температура среды0 — 60°С
Присоединение к источнику напряжения / управленияDIN 43650
Положение клапана на трубопроводеэлектромагнитом вверх на горизонтальном участке трубопровода, допустимое отклонение ± 15º от вертикали
Температура окружающей среды, оСот 2 до плюс 60
Степень защиты по ГОСТ 14254IP54
Габариты, не более,110*73*92мм
Масса, не более1,5кг
Полный средний срок службы, не менее5 лет
Срок службы50000 циклов переключения в пределах срока службы
Материал корпусалатунь ЛЦ40С
Сведения о драгоценных материалахне содержит

Монтаж

Клапан устанавливается на горизонтальном участке трубопровода электромагнитом вертикально, направление движение среды должно соответствовать стрелке на корпусе 1.

Для предохранения от засорения клапана окалиной, ржавчиной, находящейся в трубопроводе на входе в клапан обязательно устанавливать сетчатый фильтр газовый Dy= 15 мм.

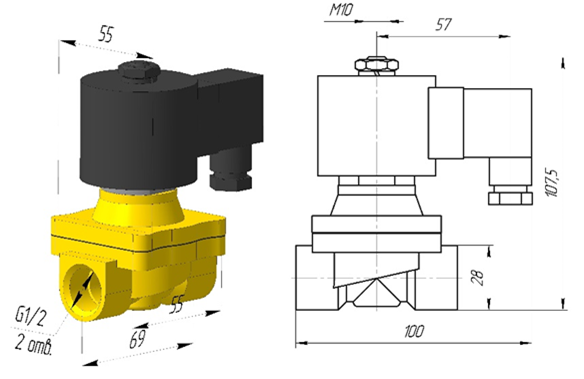

Рисунок26

 Габаритные размеры КГ-15-НЗ


  • Модель: КГ-15-НЗ
  • 1 Количество в запасе
