Клапан регулирующий (КР) 25ч940нж

Клапан регулирующий 25ч940нж

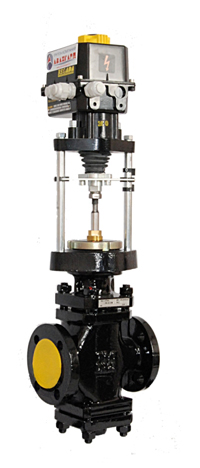

Клапан регулирующий  (КР)  25ч940нж  двухседельный фланцевый с электрическим исполнительным механизмом (ЭИМ) PN1,6МПа

Код ОКП  37 2250

Изготовление и поставка - по ТУ 3722-001-22294686-2005

Сертификат соответствия №РОСС RU. МУ04. В00201

Назначение

апан предназначен для использования на центральных и индивидуальных тепловых пунктах (ЦТП и ИТП), вентиляционных системах тепличных хозяйств и в других областях народного хозяйства  для автоматического регулирования технологических процессов. Уравновешенность плунжера при наличии двух седел обеспечивает стабильную и надежную работу при регулировании потока среды.

Материал основных деталей

Наименование детали Марка материала
Корпус, крышка СЧ20  ГОСТ1412
Плунжер, седло Сталь 20Х13  ГОСТ5632
Уплотнение в затворе«металл по металлу»
Уплотнение сальниковое Графлекс

Технические характеристики

Диаметр номинальный  DN, мм25 40 50 80
Давление номинальное PN, МПа1,6
Пропускная характеристика линейная, равнопроцентная
Рабочий ход плунжера h, мм16 25 40
Условная пропускная способность Кvy, м?/ч3,2
4,0
6,3
8
10
12,5
16
10
16
25
40
16
25
40
63
40
63
100
160
Допустимый перепад давлений ?Р, МПа1,5 0,7
Относительная протечка в затворе, % от Кvy 0,1 (при ?Рисп = 0,4МПа)
Рабочая среда Вода, пар, воздух и др. жидкие и газообразные среды, нейтральные к материалам деталей, соприкасающихся со средой
Температура рабочей среды Т, °С от -15 до +300
Присоединительные размеры и размеры уплотнительных поверхностей исполнение 1 ряд 2 по ГОСТ12815
Тип ЭИМST0 ST0.1
Масса клапана, кг15 25 30 54



Габаритные и присоединительные размеры

DN D1 D2 D3 L n d H  при комплектации приводом
ST0 (4,5кН)ST0.1 (7,2кН)ST1-Ex (5,8/ 7,5кН)
25 68 85 115 160 4 14 480 - 705
40 88 110 145 200 18 500 - 725
50 102 125 160 230 520 - 745
80 133 160 195 310 - 655 800

Гарантии

Гарантийный срок эксплуатации – 12 месяцев со дня  ввода в эксплуатацию.
Срок консервации – 3 года.
Срок службы – не менее 10 лет.
Наработка на отказ – 8000 часов.
Диаграмма выбора клапанов (расходные характеристики)
Условная пропускная способность Kvу представляет собой объемный расход жидкости (м3/ч) с плотностью 1000 кг/ м3 при перепаде давления 0,1 МПа.
Если известны значения объемного расхода рабочей среды через клапан и перепад давления на        клапане, то величину пропускной способности Kvy можно определить по формуле:
Kvy = Q/ O (10*&P),
где   Q – объемный расход рабочей среды через клапан, м3/ч;
& P=Р1-Р2 – перепад давления на клапане, МПа;
Р1 – давление на входе, МПа;
Р2 – давление на выходе, МПа.
При этом не следует выбирать клапан с очень большим запасом по Kvy. Практика показывает - достаточный запас не должен превышать 10%. В противном случае клапан вынужден будет работать в зоне закрытия с повышенной частотой включений, что ведет к ускоренному износу узлов и деталей, увеличению вероятности отказов и потери работоспособности клапана.

  • Модель: 25ч940нж
  • 1 Количество в запасе
