ПИД-регулятор ОВЕН ТРМ210 предназначен для управления процессами нагрева и охлаждения в технологический процессах, обеспечивает точное поддержание температуры, давления, уровня, влажности и др. физических величин в различных системах автоматического управления. Прибор имеет 2 входа (универсальный; дискретный) и 2 выхода (для управления нагрузкой; для аварийной сигнализации).
На лицевой панели ТРМ210 расположены два индикатора для одновременного отображения уставки и измеренного значения, а также клавиши для настройки прибора и ручного управления нагрузкой. Встроенный интерфейс RS-485 позволяет удаленно изменять параметры прибора и передавать данные по протоколам ОВЕН или Modbus ASCII / RTU.
Терморегулятор ОВЕН ТРМ210 имеет класс точности регулятора 0,5 / 0,25 и выпускается в привычных корпусах: настенном (Н) и щитовых (Щ1, Щ2).
Эффективный алгоритм автонастройки ПИД-регулятора позволяет легко осуществить ввод ТРМ210 в эксплуатацию на любом предприятии.
Отличительные особенности ОВЕН ТРМ210:
- Один универсальный вход (для подключения датчиков температуры и датчиков со стандартными унифицированными сигналами)
- Один дискретный вход (для дистанционной остановки и запуска процесса регулирования)
- 2 дисплея (индикатора) для одновременного отображения уставки и измеренного значения физической величины
- Интерфейс RS-485 позволяет удаленно задавать параметры прибора и передавать данные по сети с использованием протоколов ОВЕН или Modbus ASCII / RTU.
- Ручное управления нагрузкой при помощи клавиш на лицевой панели.
Функциональные возможности ОВЕН ТРМ210:
- Работа в режиме ПИД-регулятора или ON/OFF (позиционного) регулятора (ВУ1).
- Сигнализация о выходе измеряемой величины за заданные пределы, об обрыве в цепи регулирования или регистрация измеренной величины (ВУ2)
- Передача данных по сети RS-485 с использованием протоколов ОВЕН или Modbus ASCII / RTU
- Автонастройка ПИД-регулятора
Технические характеристики:
Наименование параметра | Значение параметра |
Напряжение питания |
Напряжение питания | 90…245 В переменного тока |
Частота напряжения питания | 47...63 Гц |
Вход 1 |
Типы входных датчиков и сигналов | См. таблицу ниже«Типы входных датчиков и сигналов» |
Время опроса входа | 1 с |
Входное сопротивление при подключении источника сигнала: | |
| - 100 Ом ± 0,1 % (при подключении внешнего резистора)
- не менее 100 кОм
|
Предел допустимой основной погрешности измерения входного параметра | ±0,5 % |
– при использовании термопреобразователя сопротивления | ±0,25 % |
Вход 2 |
Сопротивление внешнего ключа: | |
- в состоянии «замкнуто»
- в состоянии «разомкнуто»
| |
Выходы |
Количество выходных устройств | 2 |
Типы выходов: | |
электромагнитное реле (Р) | - 1 А (ПИД-регулирование)
- 8 А (сигнализация)
- при 220 В 50...60 Гц, cos > 0,4 или 30 В пост. тока
|
транзисторная оптопара структуры n–p–n типа (К) | 200 мА при 50 В пост. тока |
симисторная оптопара (С) | 50 мА при 240 В (пост. откр. симистор) или 0,5 А (симистор вкл. с частотой не более 50 Гц и tимп. = 5 мс) |
цифроаналоговый преобразователь «параметр–ток 4…20 мА» (И) | нагрузка 0…1000 Ом, напряжение питания 10...30 В пост. тока |
цифроаналоговый преобразователь «параметр–напряжение 0…10 В» (У) | нагрузка не менее 2 кОм, напряжение питания 15...32 В |
выход для управления твердотельным реле (Т) | - выходное напряжение 4...6 В
- максимальный выходной ток 50 мА
|
Интерфейс связи |
Тип интерфейса | RS-485 |
Скорость передачи данных | 2.4; 4.8; 9.6; 14.4; 19.6; 28.8; 38.4; 57.6; 115.2 кбит / с |
Корпус |
Габаритные размеры и степень защиты корпуса: | |
- Щитовой Щ1
- Щитовой Щ2
- Настенный Н
| - 96 х 96 х 70 мм, IP54*
- 96 х 48 х 100 мм, IP54*
- 130 х 105 х 65 мм, IP44
|
* со стороны передней панели
Типы входных датчиков и сигналов:
Код датчика (значение параметра in-t) | Тип датчика | Диапазон измерений |
r385 | ТСП50 W100 = 1.385 | –200…+750 °С |
r.385 | ТСП100 W100 = 1.385 (Pt 100) | –200…+750 °С |
r391 | ТСП50 W100 = 1.391 | –200…+750 °С |
r.391 | ТСП100 W100 = 1.391 | –200…+750 °С |
r-21 | ТСП гр. 21 (R0=46 Oм, W100 = 1.391) | –200…+750 °С |
r426 | ТСМ50 W100 = 1.426 | –50…+200 °С |
r.426 | ТСМ100 W100 = 1.426 | –50…+200 °С |
r-23 | ТСМ гр. 23 (R0=53 Ом, W100 = 1.426) | –50…+200 °С |
r428 | ТСМ50 W100 = 1.428 | –190…+200 °С |
r.428 | ТСМ100 W100 = 1.428 | –190…+200 °С |
E_A1 | термопара ТВР (А-1) | 0…+2500 °С |
E_A2 | термопара ТВР (А-2) | 0…+1800 °C |
E_A3 | термопара ТВР (А-3) | 0…+1800 °C |
E_ _b | термопара ТПР (В) | +200…+1800 °C |
E_ _J | термопара ТЖК (J) | –200…+1200 °С |
E_ _K | термопара ТХА (K) | –200…+1300 °С |
E_ _L | термопара ТХК (L) | –200…+800 °С |
E_ _n | термопара ТНН (N) | –200…+1300 °С |
E_ _r | термопара ТПП (R) | 0…+1750 °C |
E_ _S | термопара ТПП (S) | 0…+1750 °C |
E_ _t | термопара ТМК (Т) | –200…+400 °C |
i 0_5 | ток 0…5 мА | 0…100 % |
i 0.20 | ток 0…20 мA | 0…100 % |
i 4.20 | ток 4…20 мА | 0…100 % |
U-50 | напряжение –50…+50 мВ | 0…100 % |
U0_1 | напряжение 0…1 В | 0…100 % |
Схемы подключения:

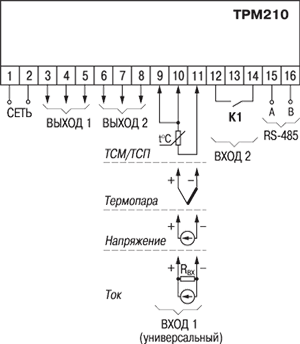

Общая схема подключения ТРМ210:
| Схемы подключения выходных устройств: | | | ВУ типа «Р» (э / м реле) | ВУ типа «К» (транзисторная оптопара) | ВУ типа «С» (симисторная оптопара) | | | | ВУ типа «Т» (для управления твердотельным реле) | ВУ типа «И» (ЦАП 4…20 мА) | ВУ типа «У» (ЦАП 0…10 В) |
|
Комплектность:
- Прибор ТРМ210
- Комплект крепежных элементов (Н или Щ, в зависимости от типа корпуса)
- Паспорт и руководство по эксплуатации
- Гарантийный талон
