Термометр манометрический ТКП-160Сг-М3

ТКП-160Сг-М3 - новое поколение термометров манометрических сигнализирующих ТКП-160Сг, пришедшее на смену одному из самых надежных сигнализирующих термометров ТКП-160Сг-М2.

Предназначен для непрерывного измерения температуры воды, масла и других жидкостей, неагрессивных к материалам термобаллона (латунь ЛС59-1 или сталь 12Х18Н10Т), и управления внешними электрическими цепями нагревательных элементов или установок.

Отличие от ТКП-160Сг-М2 заключается в изменении технологии изготовления корпуса термометра (литье заменено на штамповку), но это позволило значительно снизить стоимость термометра. Измерительная часть осталась прежней.

Благодаря применению новых технологий изготовления деталей, нам удалось сделать термометр более легким, при этом повысив его надежность, снизив сроки изготовления и стоимость прибора.

Особенности ТКП-16-Сг-М3

  • Высокая надежность вследствие отсутствия в конструкции трибко-секторного механизма;
  • Сигнализирующее устройство на микропереключателях;
  • Разрывная мощность контактов 50ВА;
  • Настенное и щитовое исполнения;
  • Масса измерительной части 1,0 кг;
  • Срок изготовления ТКП-160Сг-М3 10 дней;
  • Гарантия производителя 30 месяцев.

Технические характеристики

Параметры Значения
Пределы измерений, °С-25…+750…120100…200200…300
Заполнитель термосистемыхладон 22метил хлористыйацетонтолуол
Класс точности1,5; 2,5
Длина соединительного капилляра, м0,6;  1,0;  1,6;  2,5;  4,0;  6,0;  10;  12; 16;  25
Глубина погружения термобаллона, мм160; 200; 250; 315; 400; 500; 630; 800; 1000
Диаметр термобаллона, мм12; 14; 1616
Материал термобаллонаЛатунь ЛС-59, нерж.стальнерж.сталь
Вид защитной оболочки капилляраА - медная, Б - полиэтиленоваяА - медная
Разрывная мощность контактов сигнализирующего устройства, ВА50
Климатическое исполнение по ГОСТ 15150УХЛ2, Т2, ТВ3
Напряжение внешних коммутируемых цепей переменного тока, В220В/50Гц для исполнений УХЛ2, Т2
250В/60Гц для исполнения ТВ3
Группа виброустойчивостиL3 по ГОСТ 12997-84
Межповерочный интервал1 год
Гарантийный срок эксплуатации30 месяцев
Срок службы, не менее10 лет

По устойчивости к механическим воздействиям являются виброустойчивыми.
По устойчивости к климатическим воздействиям соответствуют исполнению УХЛ категории размещения 2 по ГОСТ 15150, но для работы при температуре от –50 до +60 оС, Т категории 2 и ТВ категории 3 по ГОСТ 15150, но для работы при температуре от минус 10 до плюс 55 °С.

Межповерочный интервал – 1 год.

Выпускаются по СНИЦ.405 153.008

Давление измеряемой среды до1,6 МПа, по требованию заказчика термобаллоны изготавливаются на условное давление до 6,3 МПа; с защитной гильзой до 24,5 МПа (защитная гильза в комплект поставки не входит, изготавливается по спец. заказу).
Средний срок службы, не менее 10 лет.

Примечание. Для термометров с пределом измерений 200-300°C термобаллоны изготавливаются из нержавеющей стали. Термобаллоны диаметром 12 и 14 мм также изготавливаются из нержавеющей стали.

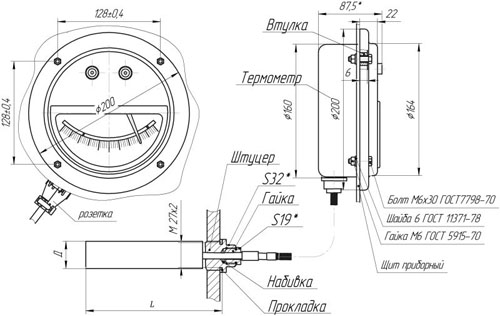

Щитовое исполнение ТКП-160Сг-М3

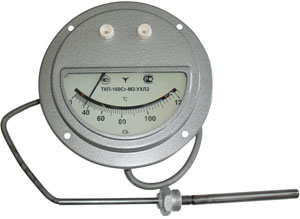

ТКП-160Сг-М3 - фото щитового исполнения

Щитовое исполнение ТКП-160Сг-М3

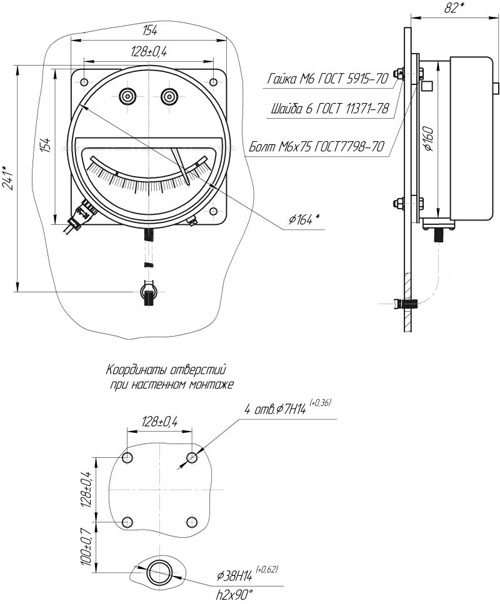

Настенное исполнение ТКП-160Сг-М3

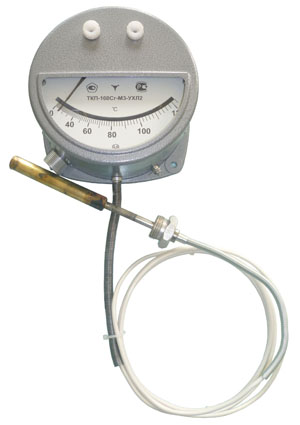

ТКП-160Сг-М3 фото настенного исполнения

Настенное исполнение ТКП-160Сг-М3
